Robot di stampaggio/impilamentu SDCX RMD-300/200/160/120/35/08/110/20/50

Una breve introduzione di u pruduttu

U robot di stampatura hè largamente utilizatu per l'impilamentu, u disimpilamentu, u trasportu è altre attività in i campi di l'imballaggio, di e bevande, di l'industria chimica, di l'alimentazione, ecc., furnendu à l'utilizatori un inseme cumpletu di suluzioni operative veloci, sicure, flessibili, precise è di pusizionamentu.

CUNTATTA CI

Dettagli di u produttu

Etichette di u produttu

Parametri tecnichi

N° di mudellu	Gradu di Libertà	Modu di guida	Caricu utile (KG)	Precisione di pusizionamentu ripetutu (mm)	Ampiezza di muvimentu (°)				Velocità massima (°/s)				Inerzia di carica ammissibile di u polsu (kg·m²)	Battitu circulare (ciclu/ora)	Raggiu di muvimentu (mm)	Pesu lucale (kg)
N° di mudellu	Gradu di Libertà	Modu di guida	Caricu utile (KG)	Precisione di pusizionamentu ripetutu (mm)	J1	J2	J3	J4	J1	J2	J3	J4	Inerzia di carica ammissibile di u polsu (kg·m²)	Battitu circulare (ciclu/ora)	Raggiu di muvimentu (mm)	Pesu lucale (kg)

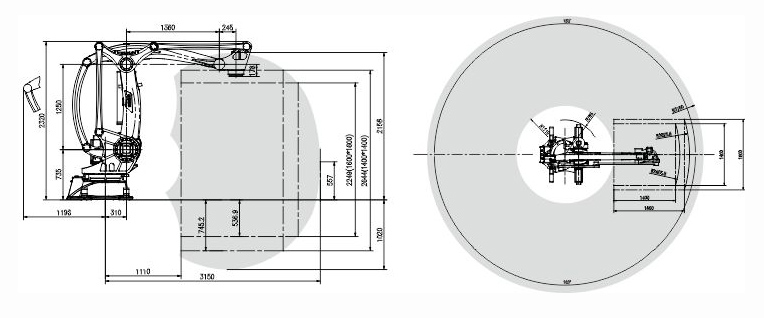

SDCX-RMD300	4	Servomotore AC	300	±0,5	±180	± +100~-44	± +121~-15	±360	85	90	100	190	134	1000^③	3150	1500
SDCX-RMD200	4	Servomotore AC	200	±0,3	±180	± +100~-44	± +121~-15	±360	105	107	114	242	78	1300^③	3150	1500
SDCX-RMD160	4	Servomotore AC	160	±0,3	±180	± +100~-44	± +121~-15	±360	123	123	128	300	78	1500^③	3150	1500
SDCX-RMD120	4	Servomotore AC	120	±0,3	±180	± +100~-44	± +121~-15	±360	128	126	135	300	78	1560^③	3150	1500

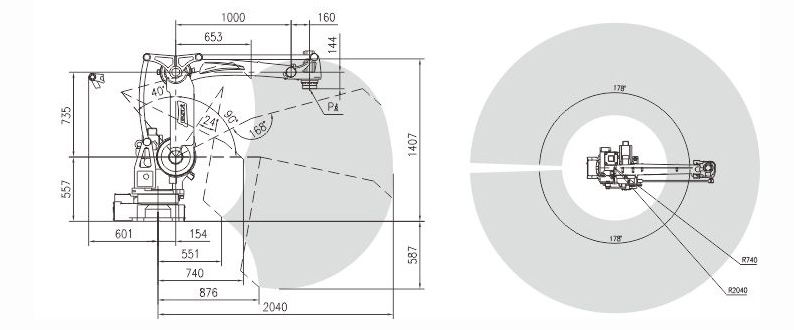

SDCX-RMD50	4	Servomotore AC	50	±0,2	±178	± +90~-40	± +65~-78	±360	171	171	171	222	4.5	1700²	2040	660

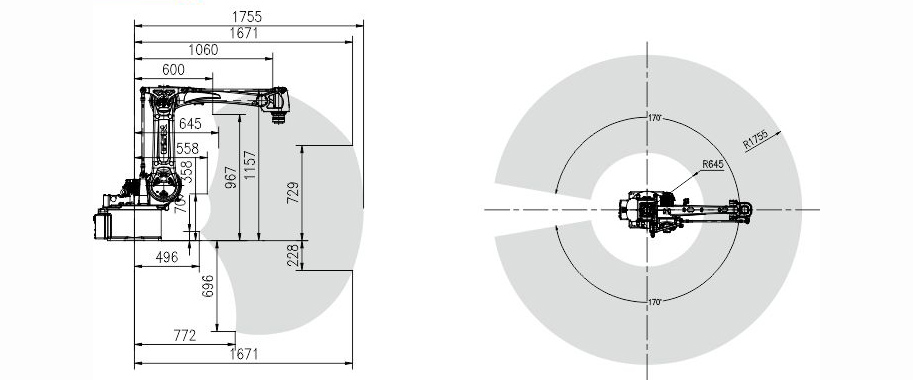

SDCX-RMD20	4	Servomotore AC	20	±0,08	±1170	± +115~-25	± +70~-90	±360	170	170	185	330	0,51	1780¹	1720	256

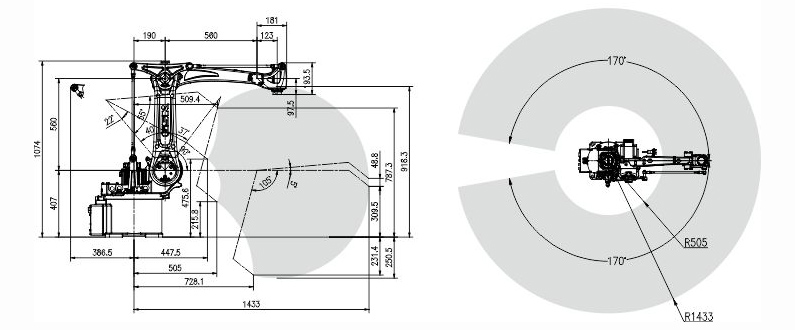

SDCX-RMD08	4	Servomotore AC	8	±0,08	±170	± +90~-40	± +68~-90	±360	251	195	195	367.5	0,25	1800¹	1433	180

Osservazioni:

① A pista di prova hè alta 150 mm è larga 1000 mm, è u tempu di ciclu attuale hè influenzatu da e cundizioni di travagliu attuali;

② A pista di prova hè alta 200 mm è larga 1000 mm, è u tempu di ciclu attuale hè influenzatu da e cundizioni di travagliu attuali;

③ A pista di prova hè alta 400 mm è larga 2000 mm, è u tempu di ciclu attuale hè influenzatu da e cundizioni di travagliu attuali;

Evitate u cuntattu cù gasi è liquidi inflammabili, esplosivi è corrosivi; Ùn lasciate micca spruzzà d'acqua, oliu è polvere; Mantene luntanu da fonti di rumore elettricu (plasma)
